Датчик тиску води призначений для контролю тиску в системі опалення газового котла та передачі інформації на електронну плату керування. Деталь забезпечує безпечну та стабільну роботу обладнання, контролюючи наявність необхідного тиску теплоносія в системі.

Датчик використовується у настінних, підлогових та конденсаційних котлах Vaillant, Protherm та сумісних моделях. При зниженні тиску нижче допустимого рівня котел автоматично блокує запуск для захисту обладнання від роботи без теплоносія.

Призначення та функції

Реле тиску води контролює рівень тиску в системі опалення та передає відповідний сигнал на плату керування котла. Усередині датчика встановлена мембрана, яка реагує на зміну тиску та впливає на магнітний елемент із датчиком Холла.

Основні функції:

• контроль тиску води у системі опалення;
• передача сигналу на електронну плату котла;
• захист котла від роботи при недостатньому тиску;
• автоматичне блокування запуску пальника при аварійних умовах;
• забезпечення стабільної та безпечної роботи системи опалення.

Принцип роботи

• Датчик постійно контролює тиск у системі опалення:
• при зниженні тиску нижче 0,4 бар котел вимикається;
• на дисплеї відображається код помилки;
• повторний запуск можливий після підвищення тиску понад 0,7 бар;
• після підживлення системи котел повертається до нормальної роботи.

Правила експлуатації

1. Перед заміною датчика обов’язково відключіть котел від електромережі.
2. Перекрийте подачу води та скиньте тиск у системі.
3. Встановлюйте датчик відповідно до моделі котла та типу підключення.
4. Перевіряйте герметичність з’єднань після монтажу.
5. Не допускайте потрапляння вологи на електричні контакти.
6. При появі помилки тиску перевірте також розширювальний бак і систему на наявність витоків.

Сумісність

Підходить для котлів:

Vaillant

Protherm

Saunier Duval S57205

Viessmann 7826025

Сумісний із моделями, що використовують датчики:

0020079644

0020023216

S5720500

A000024135

D003202234

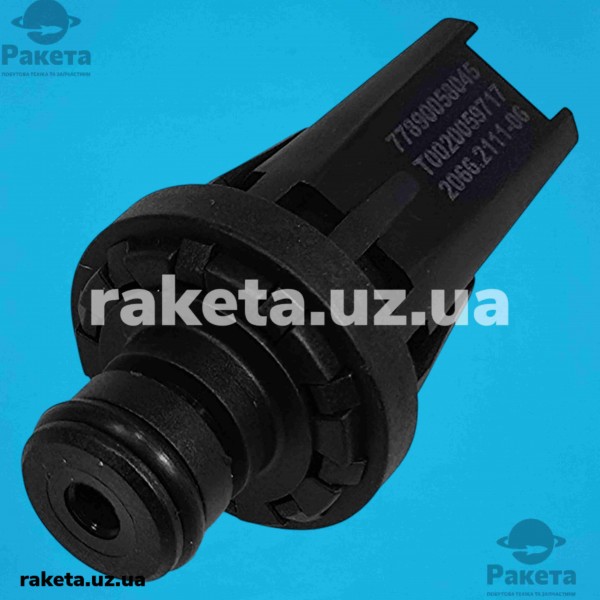

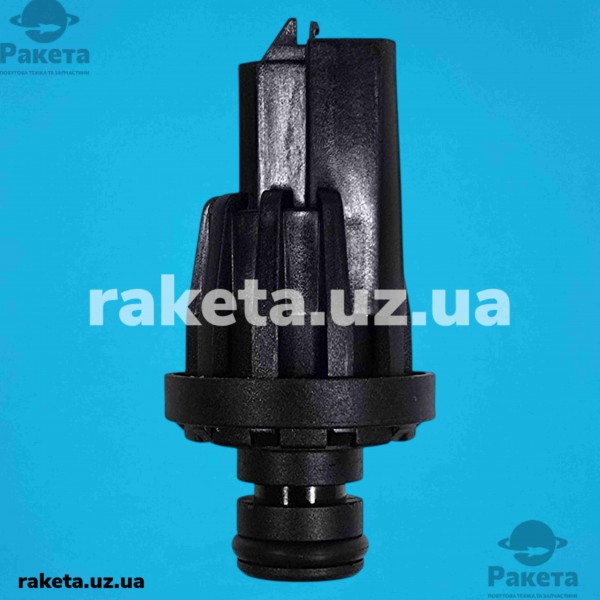

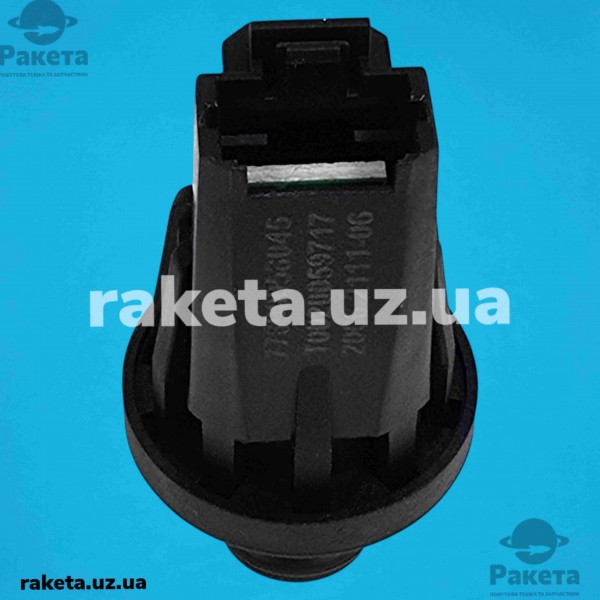

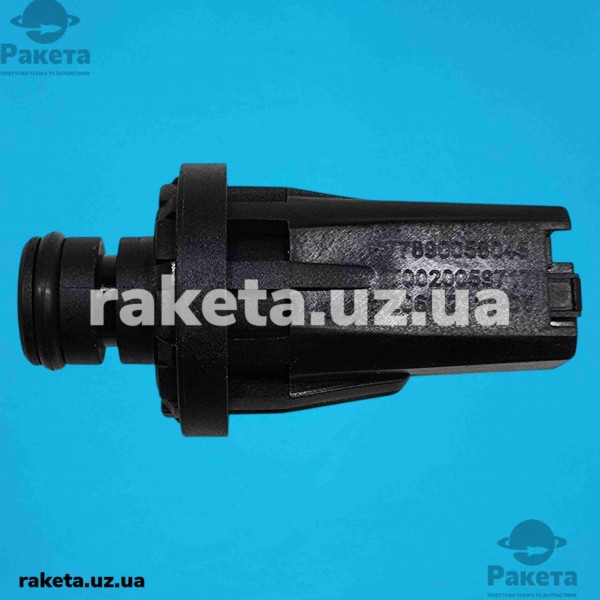

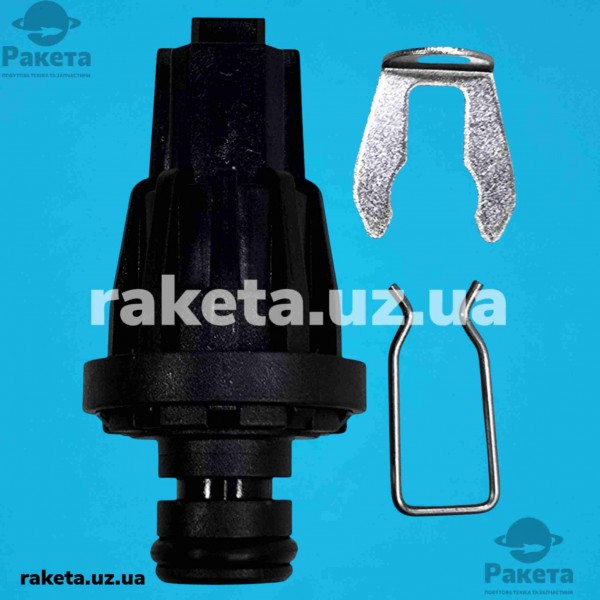

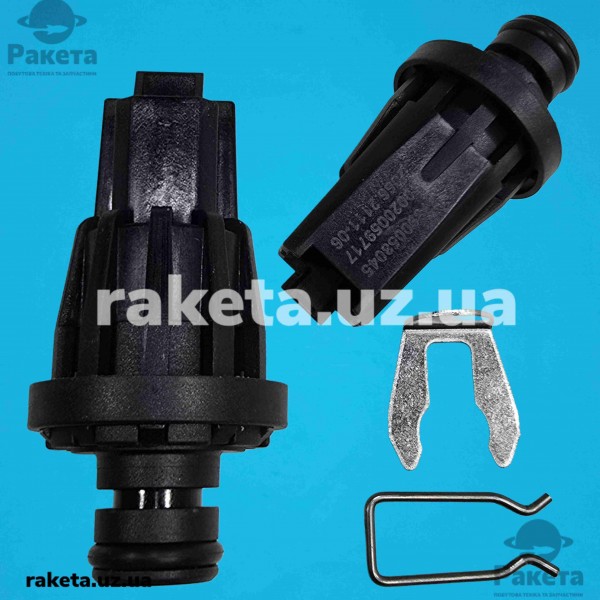

Датчик тиску води Vaillant, Protherm 0020059717, 0020079644 — важливий елемент системи безпеки газового котла. Забезпечує точний контроль тиску та стабільну роботу опалювального обладнання. Ідеально підходить для заміни несправного штатного датчика та відновлення коректної роботи котла.
