Редуктор кисневий призначений для зниження і регулювання тиску газу - кисню, що надходить з балона, рампи або мережі, і автоматичної підтримки постійним заданого робочого тиску газу.

Кисневі редуктори, застосовувані при газовому зварюванні і різанні металів, фарбують в блакитний колір і кріплять до вентилів балонів накидними гайками. На плакаті представлена ​​схема балонного кисневого одноступінчастого редуктора БКО-50-4ДМ. Даний редуктор сертифікований в Росії, Україні і в Білорусії. Редуктор випускається згідно ГОСТ 13861-89. Найбільше допустимий тиск газу на вході в редуктор - 200 кгс / см², найменший тиск - 26 кгс / см², найбільше робочий тиск 12,5 кгс / см², найменше 1 кгс / см². При найбільшому робочому тиску витрата газу становить 50 м³ / год. Маса редуктора 1,2 кг.

Редуктор приєднується до балона накидною гайкою. Газ, пройшовши фільтр, потрапляє в камеру високого тиску. При обертанні гвинта за годинниковою стрілкою зусилля натискної пружини передається через натискний диск, мембрану і штовхач на редукує клапан, який, переміщаючись, відкриває прохід газу через утворену щілину між клапаном і сідлом в робочу камеру.

Редукує вузол, що складається з сідла, клапана, пружини і фільтра ЕФ-5, виконаний у вигляді самостійного вузла. На корпусі редуктора робочої камери встановлено запобіжний клапан, відрегульований на випуск газу при тиску в робочій камері в інтервалі 16,5-25,0 кгс / см².

Тиск в балоні контролюється манометром високого (вхідного) тиску, а в робочій камері - манометром низького (вихідного) тиску. Відбір газу здійснюється через ніпель, який приєднується до редуктора гайкою з різьбленням М16 × 1,5. До ніпеля приєднується рукав діаметром 9 або 6 мм, що йде до пальника або різака.

ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ
Бренд BEELINE HARDWARE
Тип підключення газового редуктора балон
Внутрішній діаметр газового рукава 9 мм
Максимальний тиск 20
Вид кисневий
Пропускна спроможність 50 куб.м\год
Шкала вимірювань мПа
Вага 0,8 кг

Написати відгук

Будь ласка авторизуйтесь або створіть обліковий запис для того, щоб написати відгук.

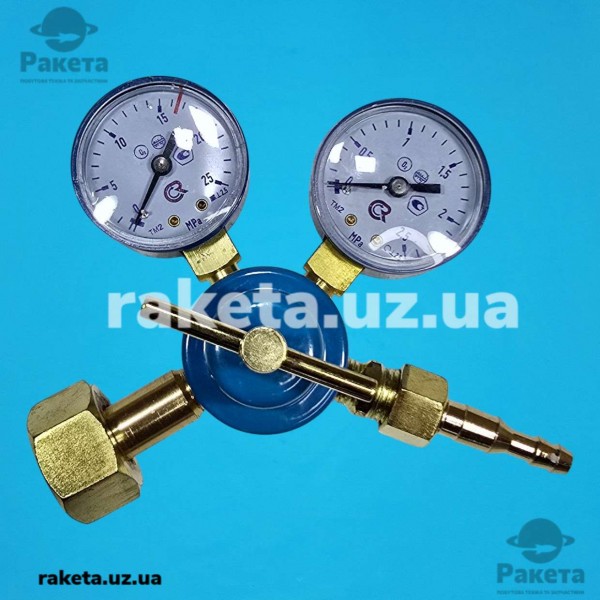

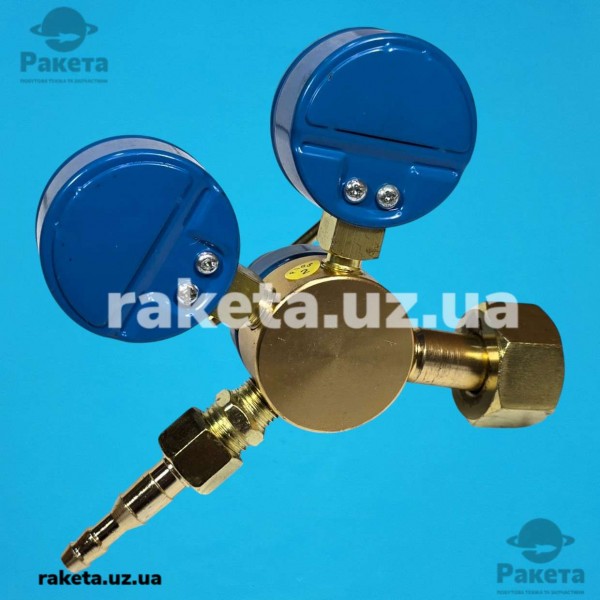

Редуктор кисневий BEELINE HARDWARE малий силюміновийй

  • Код товару: 12439
  • Коротка назва: зва044
  • Наявність: В наявності
  • 1000.00грн.
